工厂监控如何接入网站，实现实时视频展示？

随着国内制造能力不断提升，越来越多工厂已经具备比较完善的基础设施和标准化生产管理体系。以前企业网站展示工厂，主要靠图片和宣传视频。但现在，很多企业已经不满足于这些方式，而是希望把真实的生产过程直接展示给客户。

比如在网站上放几个实时画面，让客户可以看到工厂正在生产、设备正在运行。这类展示方式看起来不复杂，但从摄像头到最终在网页上播放，中间其实需要解决几个问题摄像头视频流怎么获取、网络怎么打通、视频如何转码，以及最后怎么接入网站。

这篇文章就按照实际部署流程，讲一下如何搭建一套工厂监控网页直播系统。

摄像头尽量选择支持 RTSP 的专业设备

首先是监控设备。如果计划以后把监控画面接入网站，建议优先选择开放性比较高的安防级摄像头，并确认设备支持 RTSP 协议。比较常见的品牌有：

• 海康威视
• 大华
• 宇视

这类设备通常都支持标准的视频流协议，方便接入第三方系统。不太建议使用家用监控设备。很多家用摄像头主要依赖自己的 App 或云平台，系统相对封闭，有些设备无法直接获取标准视频流。这样后面想接入网站，就会比较麻烦。

所以采购设备的时候，最好先确认一件事：能不能获取 RTSP 视频流。只要这个基础条件满足，后面的方案基本都可以继续做。

NVR 和摄像头的网络结构需要提前处理

很多工厂都会使用 NVR 集中管理摄像头。这里有一个比较容易踩坑的地方。不少 NVR 默认会把摄像头放在自己的内部网络里，由 NVR 充当摄像头网关。平时通过 NVR 查看和存储视频没有问题，但外部服务器可能无法直接访问摄像头。

而我们这个方案，需要程序直接拉取 RTSP 视频流。所以在配置网络时，要确保摄像头可以被视频处理服务器访问。可以根据实际网络环境进行配置，例如：

• 给摄像头配置独立 IP 地址
• 打通服务器和摄像头之间的网络
• 必要时通过端口映射访问
• 多网口 NVR 可以根据实际情况调整网络配置

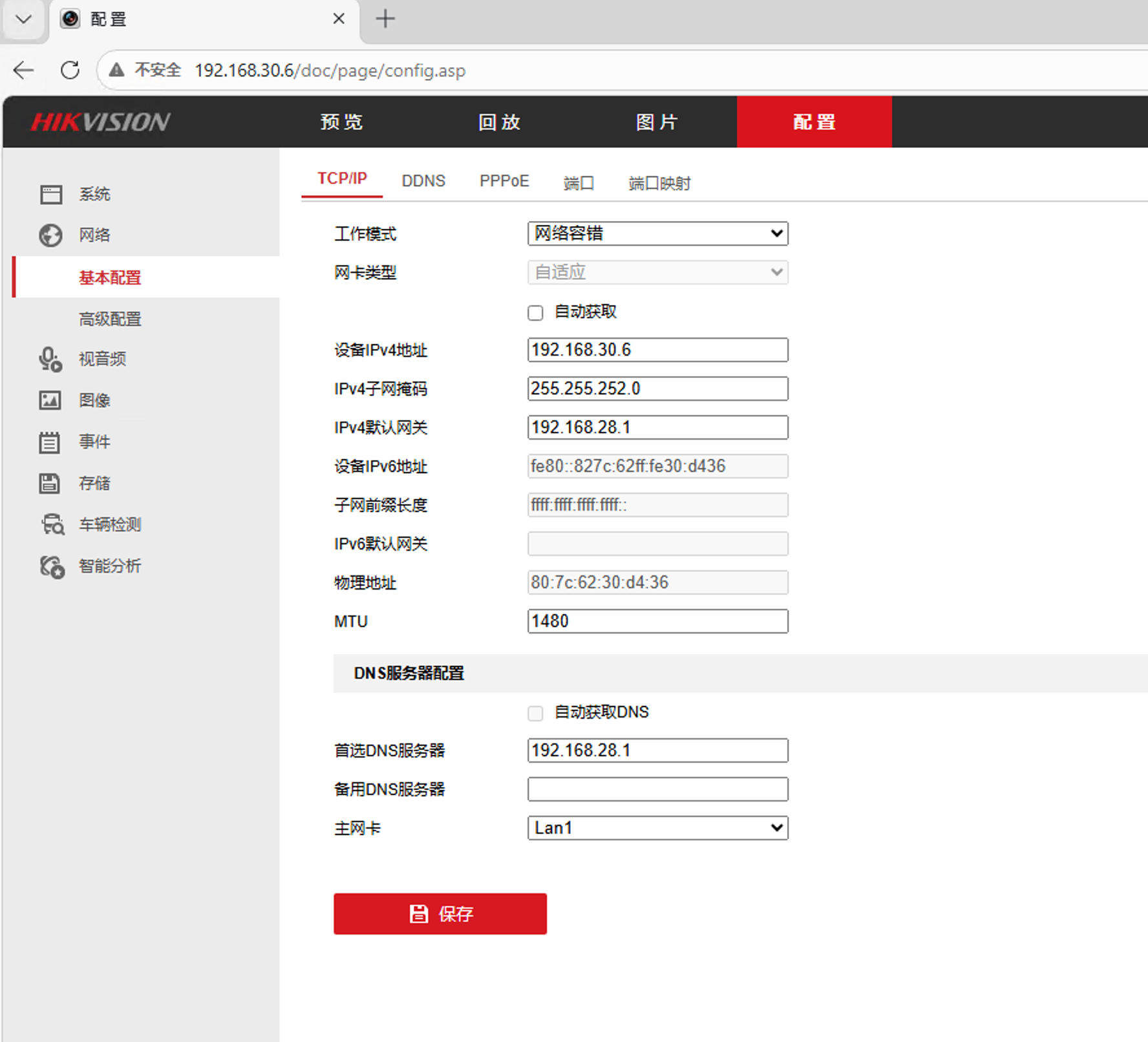

如果使用多网口 NVR，在一些网络结构下也可以使用“网络容错”模式，让服务器直接访问摄像头网络。不同工厂的网络环境不一样，具体配置方式也会不同。

但最终只需要满足一个条件：运行视频处理程序的服务器，能够直接访问摄像头的 RTSP 视频流。

获取摄像头的 RTSP 地址

网络打通之后，就可以获取摄像头的视频流地址。不同品牌、不同型号的 RTSP 地址格式会有区别。以海康威视部分设备为例，一般类似这样：

rtsp://用户名:密码@IP:554/h265/ch1/main/av_stream

其他品牌可以查看设备说明，或者直接咨询厂家。

现在很多监控设备默认使用 H.265 编码。H.265 的优点是比较节省带宽和存储空间，但浏览器对它的直接播放支持并不理想。

所以拿到 RTSP 地址之后，还需要经过一层处理，才能最终放到网页上播放。这里可以直接使用我自己开发的 pullStream。它会持续拉取摄像头的 RTSP 视频流，完成 H.265 到 H.264 的转码，并进一步生成 HLS 的 m3u8 和 ts 文件，供网站前端播放。

[下载 pullStream]

在软件中配置视频流

下载后，编辑软件目录中的streams.yaml文件，把摄像头的视频流信息写进去，例如：

- stream: "rtsp://admin:password@192.168.30.107:554/h265/ch1/main/av_stream"
  hlsname: "cam1"

其中：

stream 是摄像头的 RTSP 地址。

hlsname 是后面生成网页视频时使用的名称。

如果需要接入多个摄像头，可以继续增加：

- stream: "rtsp://admin:password@192.168.30.107:554/h265/ch1/main/av_stream"
  hlsname: "cam1"
- stream: "rtsp://admin:password@192.168.30.108:554/h265/ch1/main/av_stream"
  hlsname: "cam2"

需要注意的是，多个摄像头的 hlsname 不能重复。否则生成视频文件时可能发生冲突。

视频处理服务部署在哪里？

这套方案中，比较消耗资源的部分是实时视频处理。尤其是 H.265 转 H.264，会持续占用 CPU。所以我不建议把视频处理服务和企业网站部署在同一台服务器上。如果网站本身也有一定访问量，两边同时运行，容易互相影响。一般可以根据实际情况选择两种部署方式。

有公网 IP 的情况

可以直接在工厂本地部署。例如使用一台电脑或者独立服务器运行视频处理程序。这种方式的好处是摄像头就在内部网络中，访问视频流比较直接。

没有公网 IP 的情况

可以使用独立云服务器。然后通过相应的网络方式，让云服务器能够访问工厂内部的摄像头视频流。具体采用 VPN、专线还是其他方案，要根据现场网络环境决定。

服务部署完成后，把软件放进 Web 服务目录，双击运行 pullStream.exe 即可。如果需要长期运行，也可以结合 Windows 计划任务，实现开机自动启动。

怎么把监控视频变成网页视频的

pullStream.exe 启动后，会读取 streams.yaml 中的配置。然后依次完成几个操作：

先拉取摄像头的 RTSP 视频流。

如果摄像头使用的是 H.265，则转换成浏览器兼容性更好的 H.264。

然后将视频切片，生成 HLS 格式的视频文件。

最终会生成：

.m3u8
.ts

这些文件可以在 resource 目录中查看。

.m3u8 可以理解为播放列表。

.ts 则是不断生成的视频片段。

到这一步，原本只能通过监控软件查看的 RTSP 视频，就已经转换成可以在网页上播放的视频流了。

网站端如何播放？

网站前端需要引入 hls.js以支持hls播放。然后使用 HTML5 的 video 标签加载对应的 .m3u8 地址。这样用户打开网站时，浏览器就会不断读取最新生成的视频片段，实现接近实时的播放效果。

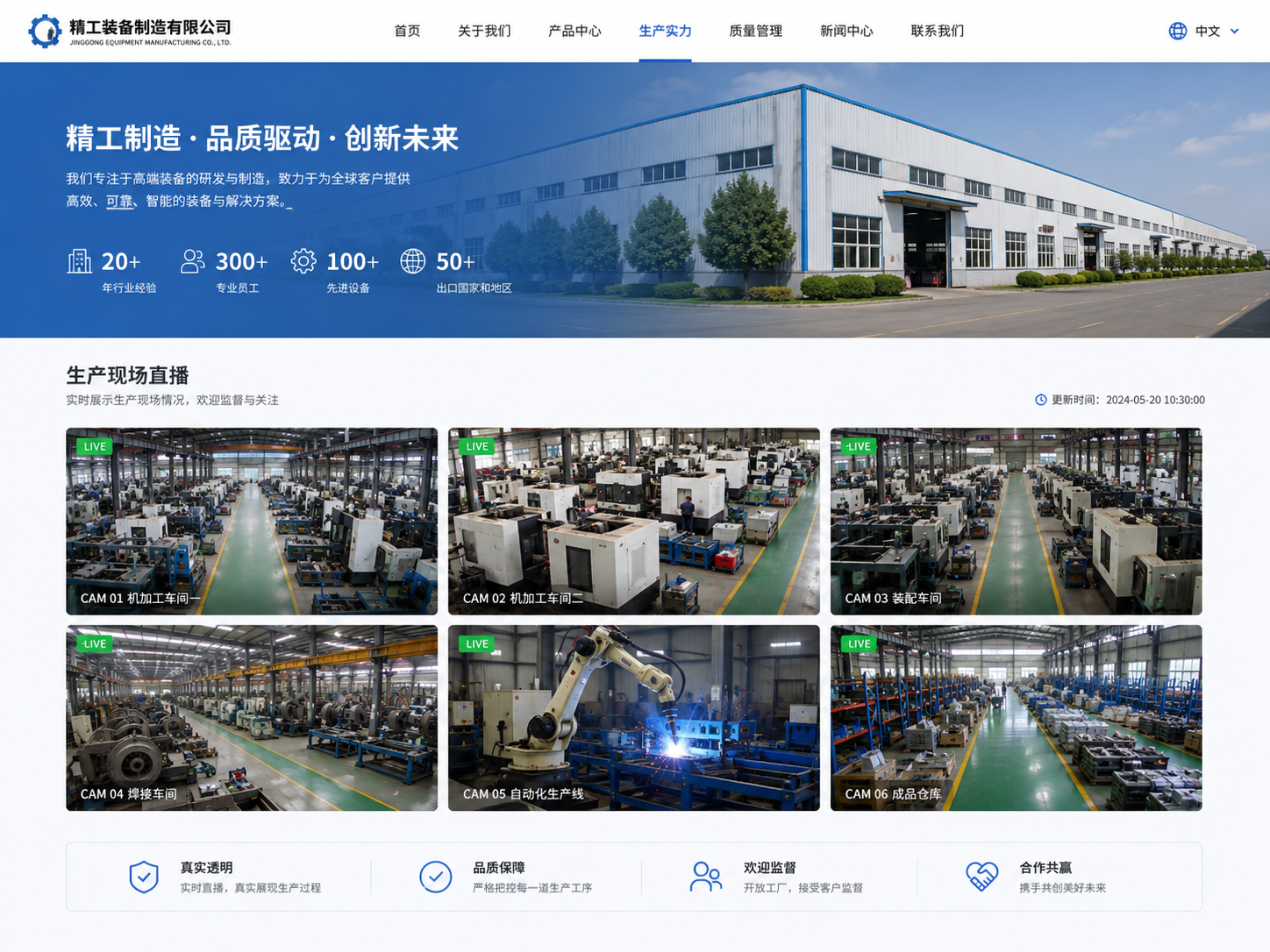

如果接入多个摄像头，还可以继续做一些功能，例如：

• 不同区域摄像头切换
• 多画面同时展示
• 自动轮播不同摄像头
• 全屏查看
• 根据不同客户开放不同画面

例如一家工厂可以分别展示：生产车间、装配区域、仓库、设备运行区域等。这些内容不需要专门拍摄，也不需要后期剪辑，只要摄像头正常运行，网站上的画面就可以持续更新。

实际运行时，主要消耗哪些资源？

从我实际测试的情况来看，单路摄像头的带宽通常可以控制在比较低的水平，很多情况下低于 500kbps。真正需要注意的是 CPU。特别是摄像头采用 H.265 编码，需要实时转成 H.264 时，转码会持续消耗计算资源。如果摄像头比较多，可以通过降低码率减少资源消耗。例如监控画面只是用于网站展示，没有必要保持特别高的清晰度。

适当降低：

• 分辨率
• 视频码率
• 帧率

通常就能明显减少 CPU 和带宽压力。如果服务器支持硬件解码，也可以利用硬件加速降低 CPU 消耗。

如果网站访问量比较大，还可以接入 CDN。这样用户观看视频时，大部分访问由 CDN 分发，而不是所有人都直接请求视频处理服务器。

现在很多企业也在做直播，但很多直播内容只放在抖音、视频号等第三方平台。下一步我准备继续分享一个相关的方案：

如何把正在第三方平台进行的直播，无缝同步到企业网站，在不影响原平台直播的情况下，让网站也拥有自己的直播入口。
